吉林市全胜机械制造厂的主打产品——板框式加压滤油机，被广泛用于电厂、电站、工矿变电所、润滑油库等单位。其作用就是对油（如变压器油）中的水分和杂质进行过滤。因为有着操作简单、用户广泛、维护方便、价格便宜的诸多特点，所以全胜滤油机受到了客户的广泛好评。近日很多客户都比较关注板框式加压滤油机的工作原理，今天全胜机械小编就帮大家详细的整理一下其工作原理：

板框式滤油机是由过滤床、油泵和初滤器等部分组成的成套可移动装置。如图：

1、出口管头2、压力丧3、止推4、滤纸5、滤板6、滤框7、压紧板8、压紧螺母9、油箱    10、压紧螺杆11、率轮12、进口管13、浮筒式回油阀14、初滤器15、齿轮泵

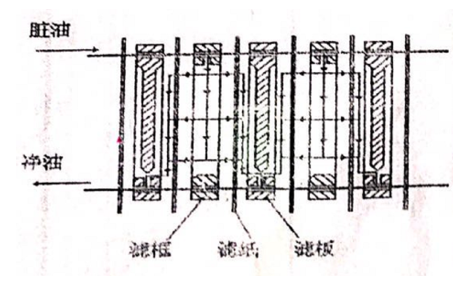

过滤床在压力作用下向侧面过滤的过滤器组，它是由成食的序交列的滤板和滤框以及包括有手动螺旋压紧表置、压紧板、机架所组成。滤板和滤框的侧面有“耳子”支撑于机架的托板上，滤板和滤框间衬有作为过滤介质的滤纸(或滤布)，借压紧装置的作用，将滤板和滤压紧在不动的止推板和可移动的压紧板之间，从而形成一个个单独的过滤室，此时被压紧在滤板和滤框压紧面之间的滤纸(或滤布)，作为填料之用，过滤时，滤框作为脏油的接受室，而滤板作为滤纸泄油的基地。在滤板和滤框相应位置上设有两个通液孔，当压紧后构成为两条完整的通道，耳子呈三角形的一边供导入脏油，耳子呈扇形的一边供引出干净的油。过滤床部分的工作原理如图:

过滤脏油经输入通道分配到各个滤框内，在油泵输入有液的压力作用下，通过作为过滤介质的滤纸，泄于滤板上，然后汇集于输出通道内，排出机外，而脏油中的脏物留在泷纸表面上，脏油中的少量水份被纸中的毛细管所吸收，当滤纸表面的滤渣逐渐增厚及滤纸中水份含量的增多，会使过滤阻力增高，当增高到一定程度(一段为0.4-0.5MPa)应停止过滤，将压紧装置松开，使滤板滤框逐个移开，更换滤纸后压紧，继续使用。

齿轮泵与电机用弹性橡胶垫联接，油泵供给过滤部分具有一定压力的油液，为避免压力过高造成机械事故，在油泵的下部设有安全阀(产品出厂时己调节在规定的最高压力值，当达到或超过此压力时全部溢流)，根据用户需要可将安全阀定在较低的数值上，但不允许调节到超过规定最高压力值。

油泵和电机装在过滤部分的下面，油泵出的液体通过弯管、止推板送到过滤部分。油泵齿轮支承，滚动轴承的润滑是靠油泵本身输送的油液来进行。

初滤器是一个网式过滤器，安装在油泵的吸入端。油液枝吸入到油泵之前，首先通过过滤器里的滤网，将油中较大颗粒的固体杂质阻止在网上，初滤器的作用一方面是可以洁净油液，另一方面也可以防止大的硬颗粒进入油泵，破坏油泵。初滤器过滤网规格是每平方厘米上有64一144个孔。初滤器内如果布满脏物，不但使滤油能力迅速下降，并可能将过滤网被油泵吸坏。在油箱内设有浮筒式自动回油装置，当箱内有存油时，它能自动将油吸到油泵送走。在滤油机后箱上设有开关，接通电源后可直接启动电动机。
